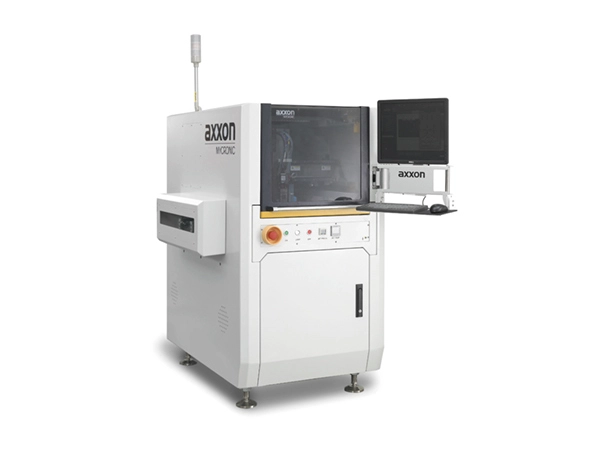

Au-seeria täisautomaatsed ja kiired doseerimissüsteemid saavad hakkama paljude doseerimisrakendustega.
Integreeritud raami disain tagab konstruktsiooni stabiilsuse, mille tulemuseks on pikem süsteemi tööaeg, väiksem seisakuaeg ja suurem tõhusus. Tipptasemel rahvusvaheliste komponentide kasutamine minimeerib rikete määra ja vähendab oluliselt tegevuskulusid. Vähemate kulumisohtlike osadega säästetakse hankekulusid. Tipptasemel lineaarmootorid koos mikroni eraldusvõimega lineaarskaaladega suletud ahela juhtimiseks tagavad suurepärase täpsuse ja töökindluse.
Au seeria mahutab erineva suurusega aluspinnaga tooteid. See pakub funktsionaalsete moodulite paindlikku konfiguratsiooni, nagu topeltrada, topeltklapid, kallutusvõimalused ja kolmeastmeline põhjaküte. Mitmekülgne platvorm toetab erinevaid väljastusprotsesse ja liimitüüpe, võimaldades kiiret tootevahetust. Samuti toetab see erinevate jaotusventiilide, sealhulgas jugaventiilide ja kruviventiilide paindlikku konfiguratsiooni.
Vähendab käsitsi sekkumist ja suurendab seadmete kasutusmäära. Täpne liimimahu reguleerimine ja täpsed nägemisalgoritmid parandavad doseerimissaaki. Lineaarsed mootoriajamid võimaldavad kiiremat liikumist, minimeerides mittetootlikku sõiduaega.
Kaob vajadus Z-telje liikumise järele. Pneumaatilise pihustamise kiirus ulatub kuni 250 punktini sekundis – 3–7 korda kiiremini kui tavaline väljastus –, samas kui piesoelektrilise pihustamise kiirus võib ulatuda kuni 500 punktini sekundis. Võimaldab väljastada nii väikeseid koguseid kui 3 nL konsistentsiga, mis pole traditsiooniliste meetoditega saavutatav. Kontaktivaba töö väldib nõela kokkupõrkeid töödeldava detailiga ja võime väljastada väikeseid koguseid muudab selle sobivaks kompaktsetesse ruumidesse.
| Põhiparameetrid | Au99S (pooljuhtide tööstusele mõeldud inline doseerimissüsteem) |
| Nõuded võimsusele | AC230V 8A 50/60Hz; Masin: 1,8 kW; Alumine küte: 1,8 kW |
| Nõuded õhurõhule | 90 psi (6 baari) |
| Mõõtmed | 1050 x 1300 x 1450 mm (L x S x K) |
| Kaal | 1370 kg |
| Sertifitseerimisstandardid | CE |
| XYZ-telje positsioneerimise täpsus | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ-telje korratavus | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Maksimaalne kiirus | 1500 mm/s (XY) |
| Kiirendus | 1,5 g |
| Ajami süsteem | Lineaarmootor (XY) / servomootor (Z) |
| Konveieri kandevõime | 3 kg |
| Konveieri laiuse reguleerimise vahemik | 35–480 mm |
| PCB paksus | 0-6 mm |
| Sideprotokoll | SMEMA |
| Minimaalne serva kliirens | 5,5 mm |
| Z-telje liikumine | 40 mm |
| Max väljastusala (ühe-/kaherealine) | 350 × 480 mm / 350 × 215 mm (L × P) |
| Suure täpsusega kallutusala (ühe-/kaherealine) | 245 × 425 mm / 245 × 180 mm (L × P) |
