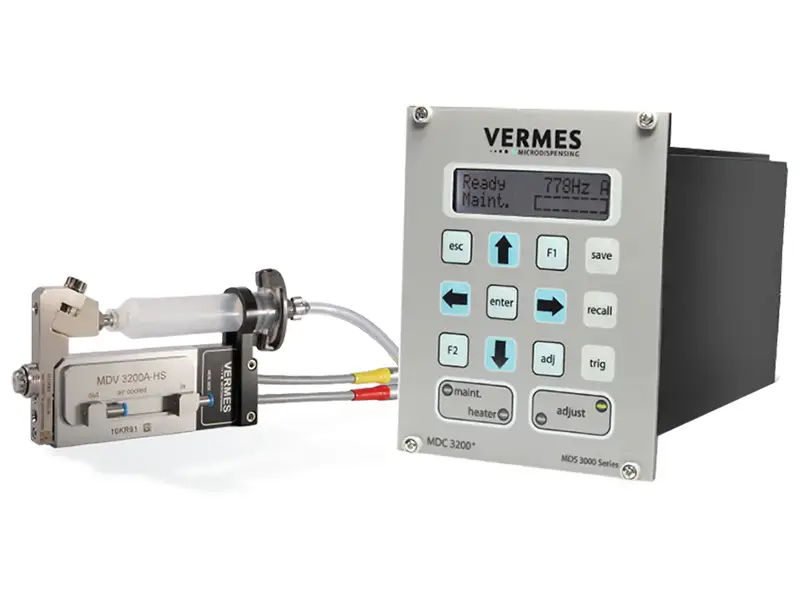

MDS 3200 seeria mikrojaotussüsteem

Tööpõhimõte

Kõikidel MDS-i väljastusventiilidel on uusima põlvkonna piesoajamid, mida juhib kontroller. Iga impulsi korral juhib piesoajam kraani liikumist, avades või sulgedes seeläbi düüsi ava. Kraan on ühendatud piesomooduliga täppishoovasüsteemi kaudu, kandes pieso poolt tekitatud kineetilise energia jaotusvahendisse, mis seejärel surve all düüsist välja visatakse. Tänu pieso ülikiirele ja täpsele vertikaalsele liikumisele saab sekundis väljastada sadu täpseid korratavaid punkte. Erinevalt madala kuni keskmise viskoossusega vedelike jaoks mõeldud süsteemidest jääb MDS 3200+ ventiil avatuks ka mittetöötamise ajal (tavaliselt avatud konstruktsioon).

● Sobib tööstuslikeks rakendusteks, mis hõlmavad keskmise kuni kõrge viskoossusega kandjaid

● Väga täpne doseerimine, mis põhineb piesotehnoloogial

● Tootmises tõestatud disain

● Sobib paljudele rakendustele

● Sujuv integreerimine kompaktsetesse ruumidesse

● Tõestatud vastupidavus ja kvaliteet

● Vähendab tõhusalt kasutajakulusid

Süsteem on võimeline kiirgama juuksekarva läbimõõdust väiksemaid punkte (alla 150 mikronit) erakordse konsistentsi, täpsuse ja korratavusega. Selle ülikõrge väljastussagedus aitab tõsta tootlikkust ja vähendada kulusid.

Peamised eelised

Suur kiirus: kraani maksimaalse tõste korral võib klapi lülitussagedus ületada 3000 Hz (olenevalt konkreetsest rakendusest ja väljastusainest). Võimaldab pidevalt töötada sagedustel kuni 1000 Hz.

Mitmekülgne: parameetreid saab vabalt reguleerida ja väljastuskonfiguratsioone kohandada vastavalt vedeliku omadustele. Elektrooniline kontroller võimaldab reaalajas parameetrite muutmist ilma latentsuseta. Süsteem sobib ka madala kuni keskmise viskoossusega vedelike jaoks (eriti kui on vaja sagedast kraanivahetust või minimaalseid väljastusmahtusid).

Täpne: suudab pihustada vedelikke laias viskoossusvahemikus, pakkudes täpseid ja korratavaid punkte. See võib töötada ebakorrapärastel pindadel, näiteks õõnsustes või soontes.

Võimas: Täpne mehaaniline disain muudab uusima põlvkonna piesoelektrilise ajami liikumise kineetiliseks energiaks, võimaldades suure viskoossusega vedelike pihustamist rõhul kuni 1000 baari.

Paindlik: MDS 3200+ on modulaarse disainiga, mis võimaldab kohandada konfiguratsioone, mis vastavad erinevatele rakendusvajadustele. Saadaval on lai valik düüsiüksusi, mida saab valida vedeliku omaduste ja punktide suuruse järgi. Optimaalsete doseerimistulemuste saavutamiseks saavad kasutajad valida erineva geomeetriaga kraanide hulgast. Lisaks on saadaval erinevatest materjalidest valmistatud komponendid, mis tagavad ühilduvuse laia spektri vedelikega.

Soovitatavad vedelikud

MDS 3200+ mitmekülgne doseerimissüsteem sobib keskmise kuni kõrge viskoossusega vedelikele. Süsteem sobib paljude vedelike jaoks, näiteks:

● SMT-liimid

● Juhtivad liimid

● Juhtiv hõbeepoksiid

● Jootepasta

● Flux

● Silikoon

● LED-luminofoor

● Alatäitmine

● Kuumliim

Rakenduse näited

Seda mikrojaotussüsteemi saab kasutada järgmistel väljadel:

● Automatiseerimine

● Elektroonika

● Masinaehitus

● Autoelektroonika

● Meditsiiniline

● Farmaatsia

● Infotehnoloogia

● Tarbeelektroonika
