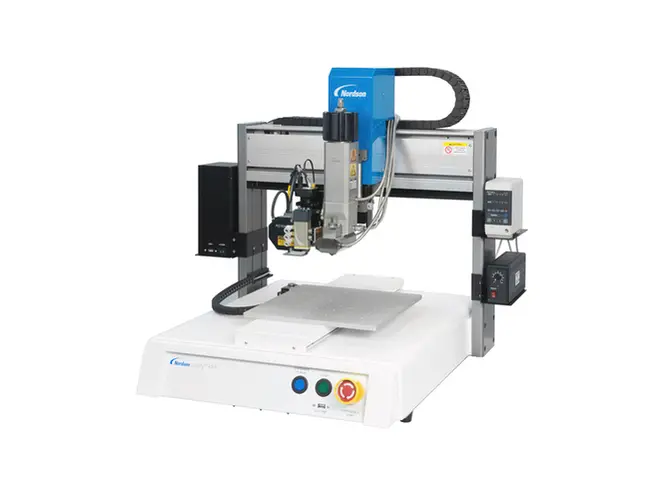

Professionaalne UNITY Motion™ tarkvara ja integreeritud nägemisvõimalused muudavad Unity 4-teljelise süsteemi seadistamise ja programmeerimise lihtsaks. Samaaegne X ja Y liikumine U-telje pööramise ajal annab täpsed programmeerimispunktid doseerimiseks mis tahes nurga all piki 360° pöördetasandit.
| Mudel | Ühtsus 4X-HV-U | Unity 4XP PLUS-U |
| Telgede arv | 4 telge | 4 telge |
| Maksimaalne tööala (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tolli) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tolli) |
| Töödeldava detaili kasulik koormus (Y/U) | 7/2 kg (15,4/4,4 naela) | 22/2 kg (48,5/4,4 naela) |
| Tööriista kasulik koormus | 8 kg (17,6 naela) | 8 kg (17,6 naela) |
| Maksimaalne kiirus (XY/Z) | 800/320 mm/s (31,4/12,6 tolli/s) | 500/250 mm/s (19,7/9,8 tolli/s) |
| Max kiirus (U) | 1080°/s | 1080°/s |
| Ühiku kaal | 61 kg (134,5 naela) | 70 kg (154,3 naela) |
| Mõõdud (L x S x K) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 tolli) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 tolli) |
| Ajami süsteem | 3-faasiline mikro-sammumootor | Suletud ahelaga samm-mootor ja juhipakett absoluutsensoriga |
| Ajamisüsteem (U) | 5-faasiline mikro-sammumootor | 5-faasiline mikro-sammumootor |
| Mälu maht | Arvuti salvestusruum | Arvuti salvestusruum |
| Andmete salvestamine | Arvuti salvestusruum | Arvuti salvestusruum |
| Üldotstarbeline I/O | 8 sisendit/8 väljundit (16/6 valikuline) | 8 sisendit/8 väljundit (16/6 valikuline) |
| Sõidumeetod | PTP ja CP | PTP ja CP |
| Toiteallikas | Automaatne lülitus, AC 100–240 V, 380 W | Automaatne lülitus, AC 100–240 V, 380 W |
| Interpolatsioon | 4 telge (3D-ruum) | 4 telge (3D-ruum) |
| Korratavus | ±0,02 mm (0,0008 tolli) | ±0,01 mm (0,0004 tolli) |
| Töötemperatuur | 10–40 °C (50–104 °F) | 10–40 °C (50–104 °F) |
| Suletud ahelaga mootorisüsteem | Ei ole saadaval | Kaasas |
| Vihje tuvastamise süsteem | Valikuline | Kaasas |
| Kõrge täpsusega nägemine | Kaasas | Kaasas |
| Laserkõrguse tuvastamine | Ei ole saadaval | Valikuline |
