• Kõrge täpsusega integreeritud keevitatud raam tagab liikumise täpsuse pikaajalise stabiilsuse
• Kasutab imporditud täppis-kuulkruvisid, et tagada suur liikumistäpsus ja vaikne töö
• Omab servomootori suletud ahela juhtimist; minimaalne eraldusvõime 0,002 mm, maksimaalne kiirus 800 mm/s ja korratavus ±0,025 mm
• Varustatud roostevabast terasest kettidega, millel on 3 mm/5 mm pikendatud tihvtid; kandevõime kuni 10 kg
• Roomikettide kaitsekonstruktsioon hoiab ära liimiga saastumise
• Valikulised ühe- või kahesegmendilised rajad, mis vastavad erinevatele tsükliaja (CT) nõuetele
• Rööbastee profiilidel on kõva anodeeritud viimistlus, mis tagab suurepärase vastupidavuse
• Kasutajasõbralik liides; lihtne kasutada ja lihtne õppida
• Toetab hiina/inglise keele vahetamist, et vastata erinevatele keelevajadustele
• funktsioonirikas; toetab erinevate protsessiparameetrite suletud ahelaga jälgimist
• Toetab võrgu- ja võrguühenduseta programmeerimist, et see vastaks erinevatele kohapealsetele töövajadustele
• Laiendatav, et hõlmata MES-i tootmise jälgimissüsteeme
• Toetab CCD-põhist võrdlusmärgi positsioneerimist, et tagada katte täpsus ja tootmise stabiilsus
• Tarkvarapõhine automaatne nägemise kompenseerimine kõrvaldab tõhusalt plaadi valesti joondamisest põhjustatud asendivead
• Toetab CCD programmeerimist, vähendades oluliselt käsitsi õpetamisega seotud ajakulusid

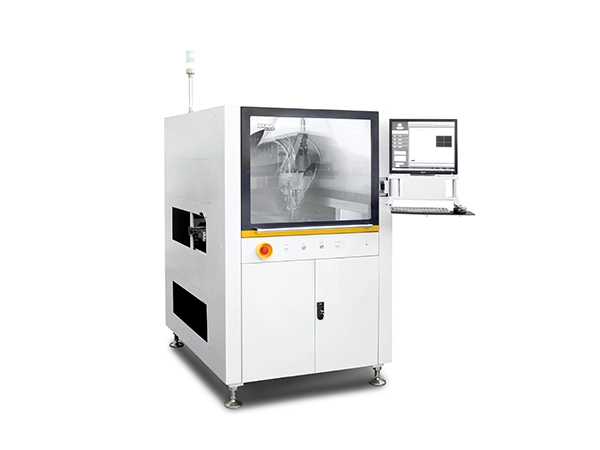

| Põhiparameetrid | AC-500D |
| Võimsus | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Õhurõhk | 80 psi (5,5 baari) |
| Mõõtmed | 1194 × 1462 × 1610 mm (L × P × K) |
| Masina kaal | 700 kg |
| Heitgaasi nõuded | Läbimõõt 200mm, õhuvool ≥13m³/min |
| Laiuse reguleerimise meetod | Elektriline |
| Sideprotokoll | SMEMA |
| Väljastusala | L750 × W600 mm (üksikklapp) |
| L650 × L 600 mm (V-5000 + V-420) | |
| L650 × L 550 mm (V-5000 Tilt + V-420) | |
| X/Y-telje kiirus | 800mm/s |
| X/Y-telg max. kiirendus | 0,8 g |
| X/Y/Z-telje korratavus | ± 25 μm, 3σ |
| X/Y/Z-telje ajamisüsteem | Servomootor, kuulkruvi |
| Z-telje kiirus | 300 mm/s |
| Z-telg max. kiirendus | 0,3 g |
| Konveieri kandevõime | 10 kg |
| Min. laua laius | 50 mm |
| Max laua laius | 650 mm |
| Max laua pikkus | 700 mm |
| Min. laua serva kliirens | 5 mm |
| Max komponendi kõrgus | 100 mm konveieri pinnast kõrgemal ja all |
| Konveieri kõrgus | 900±20mm |
| Konveieri kiirus | 2-5m/min |
| Suuna edastamine | Vasak → Parem, Parem → Vasak |
| Alumise tagastusraja kõrgus | 500 mm kaugus transpordirajast |
